L’endoscope est un dispositif optique d’inspection

L’essentiel à retenir : l’endoscope industriel constitue un dispositif optique incontournable pour l’inspection visuelle de cavités inaccessibles sans démontage. Décliné en version rigide ou flexible, cet outil de contrôle non destructif capture et restitue une image précise via une caméra ou des lentilles. Il permet ainsi d’identifier rapidement les défauts internes, sécurisant les équipements tout en optimisant la maintenance industrielle.



Comment vérifier l’intégrité interne de vos machines sans subir les coûts prohibitifs et les délais d’un démontage mécanique complet ? L’endoscope industriel, qu’il soit rigide ou flexible, s’impose comme le dispositif optique de référence pour effectuer un contrôle non destructif fiable en restituant une image claire des cavités inaccessibles. Cette analyse technique détaille les critères de choix entre vidéoscopes et boroscopes pour vous permettre de sélectionner l’outil d’inspection visuelle garantissant une précision optimale et une traçabilité parfaite lors de vos diagnostics de maintenance.

1. Endoscope industriel : bien plus qu’une simple caméra
2. Les différents types d’endoscopes industriels et leurs spécificités
3. Les caractéristiques techniques à maîtriser pour bien choisir
4. Les applications de l’endoscope industriel : un outil stratégique
5. Comment choisir le bon endoscope industriel pour votre besoin ?
6. Les avancées technologiques et le futur de l’endoscopie industrielle

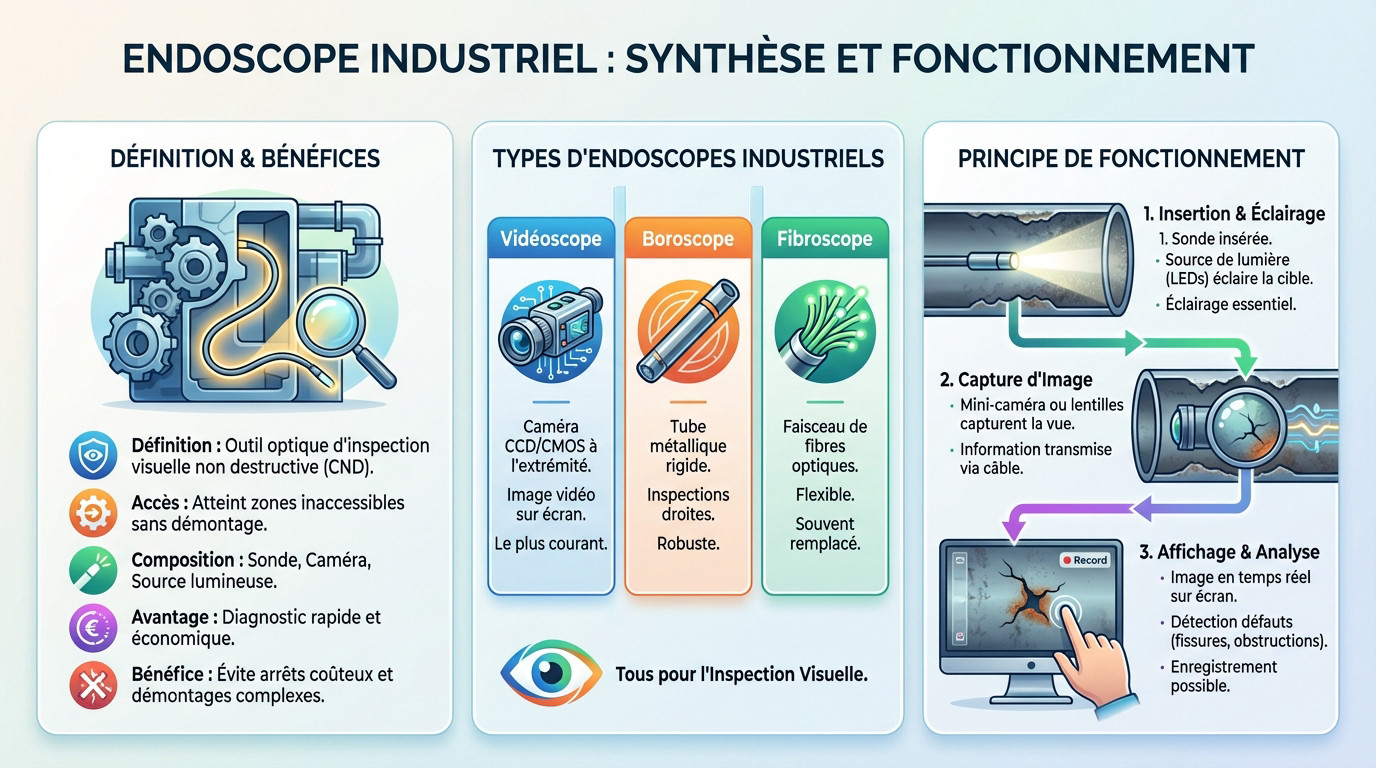

Endoscope industriel : bien plus qu’une simple caméra

Définition : l’œil de l’expert dans les zones inaccessibles

L’endoscope industriel se définit comme un outil optique d’inspection visuelle de précision. Il joue un rôle central dans le contrôle non destructif (CND) moderne. Cet appareil permet de voir à l’intérieur de machines ou de structures sans avoir à les démonter. C’est l’outil de diagnostic par excellence.

Sa composition de base inclut une sonde, un système de vision et une source lumineuse. L’appareil est conçu pour explorer les cavités les plus sombres. Son but est de fournir une image claire des zones cachées.

Son avantage principal réside dans le diagnostic rapide et économique. Il évite des arrêts de production coûteux et des démontages complexes. C’est un gain de temps énorme pour les techniciens de maintenance.

Vidéoscope, boroscope, fibroscope : arrêtons la confusion

Clarifions d’abord que « endoscope » est le terme générique. Le vidéoscope est un endoscope moderne qui utilise une caméra CCD ou CMOS à son extrémité pour transmettre une image vidéo sur un écran. C’est le type le plus courant aujourd’hui.

Le boroscope, ou endoscope rigide, possède une architecture différente. Il s’agit d’un tube métallique rigide. C’est l’outil idéal pour les inspections en ligne droite où la robustesse est nécessaire.

Le fibroscope est un endoscope souple utilisant un faisceau de fibres optiques pour transporter l’image. C’est une technologie historique. Il est de plus en plus remplacé par les vidéoscopes pour une meilleure qualité d’image.

Le choix du terme dépend de la technologie et de la rigidité de la sonde. Pourtant, tous servent à l’inspection visuelle.

Le principe de fonctionnement décortiqué

Le fonctionnement de base est simple : une sonde est insérée dans la zone à inspecter. Une source de lumière, souvent des LED intégrées, éclaire la cible. La visibilité dépend de cette clarté. Sans un bon éclairage, l’inspection est impossible.

La capture d’image suit immédiatement. Une mini-caméra ou un système de lentilles capture la vue précise. Cette information brute est transmise via un câble sécurisé.

L’image est affichée en temps réel sur un écran, permettant à l’opérateur de détecter les défauts, fissures, ou obstructions. Les images et vidéos peuvent être enregistrées. Cela fiabilise votre inspection visuelle endoscopique documentée.



Les différents types d’endoscopes industriels et leurs spécificités

Maintenant que les bases sont posées, il est temps de regarder de plus près les différentes familles d’endoscopes pour comprendre lequel est adapté à quelle situation.

Le vidéoscope industriel : la polyvalence par l’image

Le vidéoscope s’impose aujourd’hui comme le standard incontournable de l’inspection industrielle. Sa force réside dans sa flexibilité couplée à une caméra endoscope haute précision, offrant une qualité d’image bien supérieure aux anciennes technologies. C’est l’outil de prédilection pour naviguer dans les géométries complexes.

Ce qui fait la différence, c’est la capacité d’enregistrement. Capturer des photos et des vidéos devient une preuve irréfutable pour vos rapports, garantissant une traçabilité totale lors du suivi des maintenances.

L’offre est vaste, allant du boîtier ultra-portable aux systèmes avancés avec sondes interchangeables. Vous pouvez ainsi adapter l’outil au diamètre exact sans changer tout l’équipement.

L’endoscope rigide ou boroscope : la robustesse avant tout

L’endoscope rigide, souvent appelé boroscope, se distingue par son tube métallique qui ne plie pas. Cette conception optique à lentilles offre une robustesse et sa qualité optique souvent bien plus nette, parfaite pour des inspections directes.

On l’utilise typiquement quand l’accès est rectiligne. L’inspection de cylindres moteurs, de pièces usinées ou de conduits droits profite de cette rigidité qui permet de guider l’œil avec une précision chirurgicale.

Sa structure métallique le rend particulièrement tenace face aux environnements agressifs. Les endoscopes rigides résistent mieux aux huiles et carburants corrosifs qui pourraient endommager les gaines souples classiques.

Le fibroscope : la souplesse historique

Le fibroscope fonctionne grâce à un faisceau de milliers de fibres optiques qui transportent la lumière et l’image. C’était historiquement la première technologie capable de se faufiler et de contourner les obstacles internes des machines.

Soyons clairs, la qualité d’image reste en retrait face au vidéoscope moderne à cause de l’effet de « grille ». La résolution est physiquement bridée par le nombre de fibres présentes dans la gaine.

Pourtant, il garde un avantage décisif dans les zones extrêmement étroites. Quand le diamètre est la contrainte absolue, une caméra à fibre optique Microflex passe là où l’électronique ne rentre tout simplement pas.

Les caractéristiques techniques à maîtriser pour bien choisir

Connaître les types, c’est bien. Mais pour choisir le bon outil, il faut parler technique. Voici les critères qui font vraiment la différence sur le terrain.

Diamètre et longueur de la sonde : les dimensions comptent

Le diamètre de la sonde dicte la faisabilité de votre inspection. C’est mathématique : votre outil doit être plus fin que le plus petit point d’accès de la machine. On trouve tout sur le marché, des micro-sondes de moins de 2 mm aux modèles robustes dépassant 8 mm.

Ensuite, regardez la longueur de la sonde. Elle doit impérativement atteindre la zone cible la plus lointaine. Mais attention, ne prenez pas 10 mètres si 2 suffisent : un câble trop long devient un cauchemar à manipuler.

Mon conseil ? Prévoyez toujours une petite marge de sécurité sur la longueur. Et surtout, mesurez le diamètre d’entrée au pied à coulisse avant de signer le bon de commande.

L’articulation de la tête : le secret d’une inspection réussie

L’articulation de la tête de caméra, ou béquillage, change la donne. Une fois à l’intérieur, vous n’êtes pas aveugle. Cette fonctionnalité permet d’orienter l’objectif pour scruter les parois latérales ou contourner un coude vicieux sans retirer la sonde.

Oubliez les limitations. Une articulation sur 2 axes (haut/bas) dépanne, mais le contrôle sur 4 axes (ajouts gauche/droite) offre une liberté totale. C’est la différence entre deviner un défaut et le voir clairement.

Le pilotage passe généralement par un joystick réactif ou des molettes mécaniques sur l’unité centrale. Cela garantit une manipulation intuitive, presque chirurgicale, même avec des gants de protection.

Pour des inspections complexes type turbines ou tuyauteries sinueuses, une tête articulée n’est pas un luxe. C’est une stricte nécessité.

Éclairage, étanchéité et environnement de travail

Sans une bonne source de lumière, la meilleure optique ne vaut rien. Il vous faut des LED puissantes, mais surtout réglables. Pourquoi ? Pour éviter de saturer l’image face à une paroi métallique réfléchissante ou éclairer le fond d’une vaste cuve.

Ne négligez jamais l’étanchéité. Votre sonde va probablement baigner dans l’huile, l’eau ou le kérosène. Vérifiez l’indice IP pour vous assurer qu’elle survivra à ces fluides agressifs sans court-circuit.

Enfin, l’environnement dicte la durée de vie du matériel. Choisissez un équipement spécifiquement validé pour les températures extrêmes ou la nature chimique de votre zone d’inspection. Sinon, vous le remplacerez dans six mois.

• Luminosité réglable : Pour éviter l’éblouissement sur les surfaces métalliques.
• Indice de protection (IP) : Vérifier la compatibilité avec les liquides (ex: IP67 pour une immersion temporaire).
• Plage de température de fonctionnement : Essentiel pour les inspections de moteurs ou de circuits chauds.

Les applications de l’endoscope industriel : un outil stratégique

Aéronautique et aérospatiale : la sécurité avant tout

Dans les airs, l’approximation n’a pas sa place. C’est pourquoi l’endoscope industriel s’impose comme l’œil absolu des techniciens pour examiner les entrailles des turbines de moteurs d’avion. Il scrute chaque aube et chambre de combustion avec une précision millimétrique. La sécurité des vols repose entièrement sur cette inspection interne rigoureuse.

Ces contrôles visuels permettent de débusquer l’usure, la corrosion ou la moindre fissure sans jamais démonter le moteur. Une telle opération, sans cet outil, coûterait une fortune et immobiliserait l’appareil durant des semaines.

Les exigences drastiques de ce secteur ne tolèrent aucun équipement amateur. Il faut impérativement utiliser un matériel certifié offrant une très haute résolution. Seule une image parfaite permet de valider le décollage.

Automobile et transport : au cœur de la mécanique

Sous le capot, la mécanique moderne cache bien son jeu. L’endoscope plonge directement dans les cylindres, les boîtes de vitesses ou vérifie l’état des soupapes. Il inspecte aussi les systèmes d’échappement complexes sans toucher un seul boulon.

C’est l’arme ultime pour un diagnostic rapide et fiable. Vous suspectez un piston rayé ? L’image confirme la panne immédiatement, vous épargnant des heures de main-d’œuvre à l’aveugle avant d’entamer de lourdes réparations coûteuses.

L’outil ne sert pas uniquement aux garagistes en atelier. Sur les chaînes de production, il valide la conformité des pièces moulées ou soudées. Une soudure interne douteuse ne passera pas ce filtre de qualité impitoyable.



Énergie, BTP et autres secteurs industriels

Le secteur de l’énergie ne tolère aucune fuite ni faiblesse structurelle. Dans le nucléaire ou la pétrochimie, l’endoscopie est vitale pour l’inspection des tuyauteries, des cuves et des échangeurs de chaleur. On vérifie ainsi l’intégrité des réacteurs exposés à des conditions extrêmes.

Pour le BTP, cette technologie permet de voir l’invisible à travers les murs. Il s’agit d’inspecter des canalisations enfouies, des structures en béton armé ou des gaines techniques totalement inaccessibles autrement.

La polyvalence de cet instrument surprend souvent les professionnels. Il est indispensable dans l’industrie agroalimentaire pour traquer les bactéries dans les soudures de cuves en inox. Plus étonnant, il aide à la restauration d’œuvres d’art en analysant les structures internes sans les abîmer. C’est un mélange rare de précision technique et de préservation.

Bref, partout où un accès visuel direct est impossible, l’endoscope trouve sa place. C’est la solution pragmatique pour voir ce qui est caché.





Comment choisir le bon endoscope industriel pour votre besoin ?

Oubliez la théorie pure, passons au concret. Choisir un endoscope s’apparente à sélectionner un outil de chirurgie : la précision du diagnostic dépend de la pertinence de vos questions initiales.

Guide de sélection : les 4 questions à se poser

Soyons pragmatiques. Le choix de votre endoscope industriel dépend uniquement de votre application technique, jamais l’inverse.

Voici les quatre interrogations techniques qui doivent guider votre réflexion avant tout investissement. Elles structurent votre cahier des charges :

1. Quel est l’environnement d’inspection ? (Dimensions, chemin d’accès, présence de liquides, température)
2. Quel type de défauts cherchez-vous ? (Fissures fines, corrosion, obstruction générale)
3. Avez-vous besoin d’enregistrer les inspections ? (Pour des rapports, de la traçabilité)
4. Quelle est la fréquence d’utilisation ? (Usage ponctuel ou quotidien intensif)

Vos réponses filtrent naturellement les modèles inadaptés. La recherche de micro-fissures exige une résolution HD, alors qu’un circuit complexe impose une sonde flexible articulée. Vous évitez ainsi de payer pour des fonctionnalités superflues.

Définir le besoin en amont reste la meilleure méthode pour ne pas se tromper. Un mauvais ciblage coûte cher en temps et en argent. C’est la clé d’une endoscopie industrielle réussie et rentable.



Achat ou location : quelle est la meilleure option ?

L’acquisition définitive est un calcul financier classique. L’achat devient logique dès que l’usage est régulier et les besoins récurrents. L’outil est amorti rapidement et reste toujours disponible dans l’atelier.

À l’inverse, la location est la solution idéale pour un besoin ponctuel ou une urgence. Elle permet aussi de tester un modèle spécifique en conditions réelles avant de signer un chèque.

Vous accédez ainsi à du matériel de pointe très coûteux sans sortir la trésorerie. C’est une stratégie intelligente pour des missions complexes qui exigent une technologie rare.

L’importance d’un fournisseur spécialisé

Attention aux fausses économies sur les places de marché généralistes. Ces endoscopes « gadgets » ne tiennent pas la route face aux réalités du terrain. Un endoscope industriel est un instrument de mesure professionnel, pas un jouet.

Passer par un distributeur spécialisé offre une sécurité technique indispensable. Ce partenaire apporte une expertise réelle et connaît vos applications métier. Il oriente votre choix vers la solution exacte.

Un fournisseur solide garantit le service après-vente, la réparation rapide et propose même des formations. C’est la valeur ajoutée d’un distributeur d’endoscopes industriels fiable. Il agit comme un partenaire, pas un simple vendeur.





Les avancées technologiques et le futur de l’endoscopie industrielle

Le choix est fait, mais la technologie, elle, ne s’arrête jamais. Regardons ce qui se profile à l’horizon pour ces outils déjà si performants.

Vers la mesure 3d et l’analyse d’image assistée

Vous pensiez avoir tout vu ? La prochaine étape majeure, c’est la mesure 3D embarquée. Désormais, certains endoscopes évaluent la taille, comme la longueur ou la profondeur, d’un défaut directement sur l’image. On ne devine plus la gravité, on la chiffre avec précision.

Cette prouesse repose souvent sur la stéréovision ou la lumière structurée. L’endoscope change alors de nature. Ce n’est plus juste une caméra, c’est un véritable instrument de métrologie capable de scanner des surfaces complexes.

L’intelligence artificielle s’invite aussi pour assister le technicien dans la détection. Elle repère les anomalies automatiquement et limite l’erreur humaine. C’est le cœur du développement de dispositifs endoscopiques de mesure tridimensionnelle actuels.

Miniaturisation et connectivité accrue

La course à la miniaturisation ne faiblit pas. Les fabricants sortent des sondes toujours plus fines, ouvrant l’accès à des zones jusqu’ici inexplorables sans démontage. C’est une avancée technique qui repousse les limites de l’inspection visuelle mécanique.

Côté connectivité, le fil à la patte, c’est fini. Les endoscopes modernes intègrent le Wi-Fi pour transférer instantanément les images vers des tablettes ou des smartphones. Le rapport se génère quasiment en temps réel sur le terrain.

Imaginez le futur : des inspections partagées en direct avec des experts à distance. On obtient un diagnostic collaboratif et plus rapide. Cela change la donne pour la réactivité des équipes de maintenance.

• Mesure comparative : Comparer l’évolution d’un défaut entre deux inspections.
• Sondes ultra-fines : Pour l’électronique ou la micromécanique.
• Intégration logicielle : Connexion directe aux logiciels de GMAO (Gestion de la Maintenance Assistée par Ordinateur).

L’endoscope industriel s’impose comme le dispositif optique incontournable pour l’inspection visuelle des zones inaccessibles. Qu’il s’agisse d’un vidéoscope flexible ou d’un boroscope rigide, la qualité de la restitution d’image reste primordiale. Investir dans un matériel performant assure un diagnostic précis et optimise la maintenance grâce à un contrôle non destructif fiable.

FAQ –

Qu’est-ce qu’un endoscope industriel exactement ?

Un endoscope industriel est un dispositif optique de précision conçu pour l’inspection visuelle de cavités minces, restreintes ou inaccessibles à l’œil humain. Outil incontournable du contrôle non destructif (CND), il permet d’examiner l’intérieur de machines, de moteurs ou de tuyauteries sans nécessiter de démontage complexe.

Quels sont les différents types d’endoscopes disponibles sur le marché ?

On distingue principalement trois catégories : le vidéoscope (tube souple avec caméra et écran), le boroscope (tube rigide à lentilles) et le fibroscope (tube souple à fibres optiques). Le choix entre ces dispositifs dépend de la nécessité d’articulation, de la rigidité requise et de la qualité de restitution d’image souhaitée.

Quelle est la différence fondamentale entre un boroscope et un endoscope ?

Le terme endoscope est l’appellation générique regroupant tous les outils d’inspection interne. Le boroscope désigne spécifiquement un endoscope rigide, constitué d’un tube métallique contenant une série de lentilles optiques, idéal pour les inspections en ligne droite offrant une excellente résolution optique.

Quel est le diamètre standard d’une sonde endoscopique ?

Les diamètres varient selon les modèles et les besoins, allant généralement de micro-sondes de moins de 2 mm à des tubes plus robustes de 8 mm ou plus. Il est crucial de sélectionner un diamètre de sonde inférieur au point d’entrée le plus étroit de la cavité à inspecter pour garantir un passage sans encombre.

Quel est le principe de fonctionnement d’un endoscope ?

Le principe repose sur l’introduction d’une sonde éclairée par une source lumineuse LED puissante dans une zone obscure. L’image est capturée par une lentille ou une caméra située à l’extrémité, puis transmise via le tube (par fibres ou signal électronique) pour être restituée sur un écran ou un oculaire, permettant l’analyse par un technicien qualifié.

Quel est le prix moyen d’un endoscope industriel professionnel ?

Le prix d’un endoscope industriel varie considérablement en fonction de ses caractéristiques techniques : longueur de la sonde, articulation, résolution de la caméra et fonctionnalités avancées comme la mesure 3D. Il s’agit d’un matériel technique de pointe dont le coût reflète la qualité optique et la robustesse nécessaires aux environnements industriels.

Comment bien choisir son endoscope industriel ?

Pour faire le bon choix, il faut définir l’application : diamètre d’accès, longueur à parcourir et nature des défauts recherchés. Il est également essentiel de prendre en compte l’environnement de travail (température, présence de liquides) pour sélectionner un dispositif optique étanche et durable adapté à vos contraintes.
