L’inspection visuelle aéronautique repose sur l’endoscope, un dispositif optique permettant d’explorer les cavités restreintes. On parle de boroscope rigide ou de vidéoscope flexible selon le tube utilisé. Grâce à une source lumineuse LED et une caméra, l’image des turbines ou structures est restituée sur écran. Ce contrôle non destructif détecte les défauts sans démontage, assurant la conformité des aéronefs.
L’essentiel à retenir : l’endoscopie industrielle s’impose en aéronautique pour inspecter les cavités internes des moteurs sans démontage complexe. Cette méthode de contrôle non destructif assure la sécurité des vols en révélant des défauts critiques comme l’érosion ou les fissures. L’utilisation de vidéoscopes haute résolution permet une analyse précise des zones inaccessibles, supportant parfois des températures jusqu’à 250°C.
Pourquoi subir les coûts d’un démontage moteur alors que l’inspection des cavités restreintes est possible sans intrusion destructive ? L’endoscopie aéronautique déploie des dispositifs optiques spécifiques pour restituer une image précise des zones critiques inaccessibles à l’œil nu. Ce guide technique détaille comment sélectionner le bon vidéoscope pour garantir un diagnostic fiable et optimiser la maintenance préventive.
- Pourquoi l’endoscopie est devenue incontournable en aéronautique
- Les zones critiques sous haute surveillance endoscopique
- Le bon outil pour la bonne inspection : choisir son endoscope
Pourquoi l’endoscopie est devenue incontournable en aéronautique

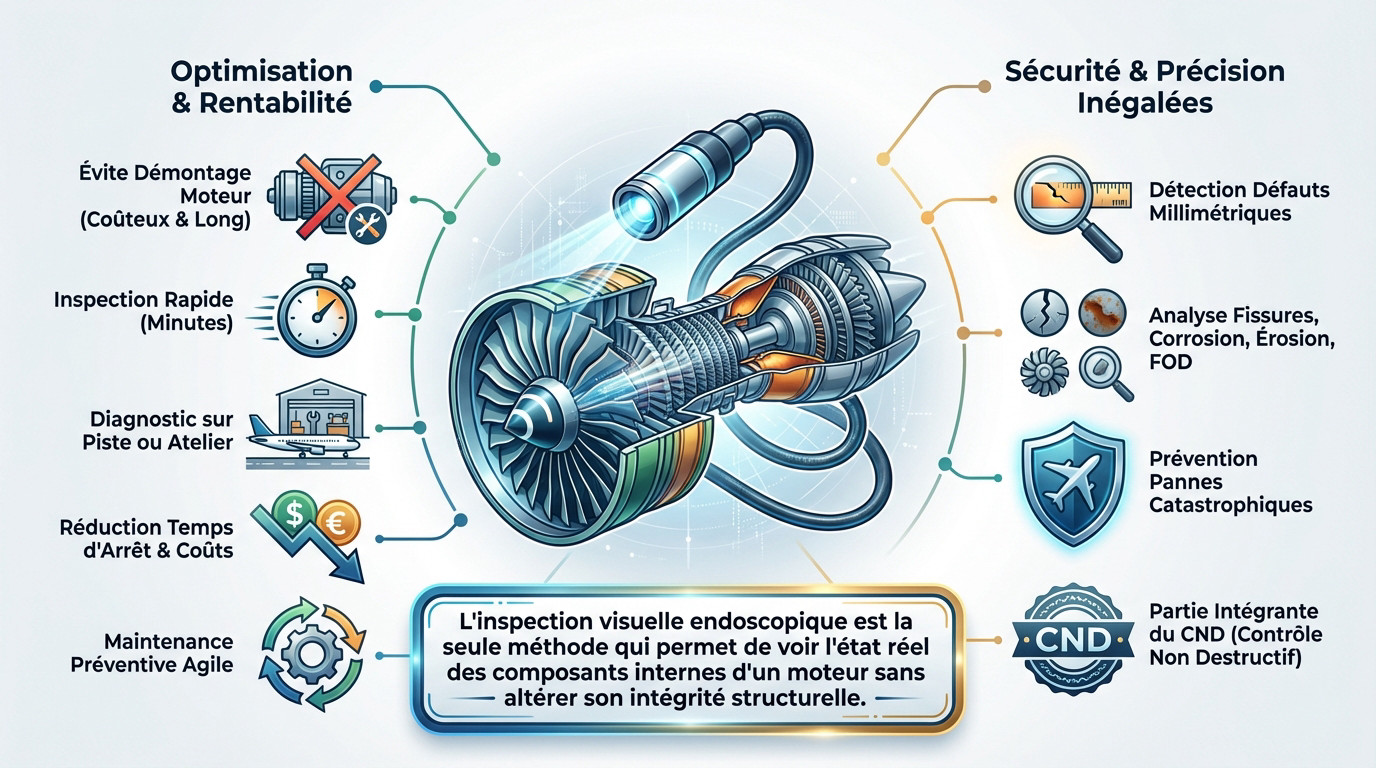

Éviter le démontage moteur : un gain de temps et d’argent
L’endoscopie aéronautique offre un avantage massif : inspecter les entrailles d’un moteur sans toucher un seul boulon. Le démontage complet reste une opération lourde, financièrement douloureuse. Chaque heure d’immobilisation d’un aéronef creuse un trou dans la rentabilité des compagnies.
Avec des outils comme les vidéoscopes, les techniciens atteignent les zones critiques en quelques minutes seulement. On passe enfin d’une maintenance corrective lourde à une stratégie préventive beaucoup plus agile.
Cette méthode garantit des diagnostics rapides et fiables, réalisés directement sur la piste ou en atelier. Le résultat ? Une chute drastique des temps d’arrêt et des coûts de main-d’œuvre.
Une précision chirurgicale pour détecter les défauts invisibles
La sécurité en vol refuse le moindre compromis. L’endoscopie aéronautique permet de traquer des défauts millimétriques, totalement invisibles à l’œil nu ou lors d’une simple inspection externe traditionnelle.
L’inspection visuelle endoscopique est la seule méthode qui permet de voir l’état réel des composants internes d’un moteur sans altérer son intégrité structurelle.
Nous recherchons ici des anomalies précises : fissures naissantes, traces de corrosion, érosion des pales de turbine ou dégâts causés par des corps étrangers (FOD). Repérer ces signes tôt évite simplement des pannes catastrophiques.
Cette approche fait partie intégrante du contrôle non destructif (CND) dans l’aéronautique.
Les zones critiques sous haute surveillance endoscopique
Au cœur des réacteurs : turbines et chambres de combustion
Les moteurs restent la cible prioritaire des inspections visuelles. Des motoristes comme Safran intègrent d’ailleurs des ports d’accès spécifiques pour simplifier l’endoscopie aéronautique. On cible surtout les compresseurs haute et basse pression. La chambre de combustion et les étages de turbine sont aussi scrutés.
Ces zones subissent des contraintes thermiques et mécaniques vraiment extrêmes. Une inspection régulière des aubes de turbine devient alors non négociable. C’est le seul moyen de garantir la performance et la sécurité des vols.
Il faut impérativement utiliser des équipements très spécifiques. On parle de sondes résistantes à la chaleur, jusqu’à 250°C. Cela permet d’inspecter les turbines à gaz juste après leur arrêt.
Au-delà du moteur : structures et systèmes hydrauliques
L’inspection visuelle ne s’arrête pas aux réacteurs. Les structures internes exigent aussi une surveillance constante. Les voilures, les nacelles ou le fuselage sont directement concernés par ces contrôles.
On y traque les signes de fatigue du métal ou la corrosion cachée. Les défauts de fabrication doivent être repérés immédiatement. L’inspection des conduits de carburant et systèmes hydrauliques est critique. La moindre fuite ou obstruction peut avoir des conséquences graves.
Voici les éléments qui demandent une vigilance accrue :
- Structures et voilures
- Nacelles et inverseurs de poussée
- Systèmes de transmission de puissance
- Groupes auxiliaires de puissance (APU)
- Conduits de carburant et hydrauliques
Pour chaque zone, une solution d‘endoscopie industrielle adaptée existe. Ne négligez jamais le matériel.
Le bon outil pour la bonne inspection : choisir son endoscope
Inspecter un moteur n’est pas la même chose qu’explorer une structure d’aile. Le choix de l’équipement est donc déterminant pour l’efficacité du contrôle.
Vidéoscopes, fibroscopes, boroscopes : à chacun son usage
L’inspection visuelle repose sur trois familles d’outils : les boroscopes rigides, les fibroscopes optiques et les vidéoscopes numériques. Chacune répond à une contrainte spécifique.
| Type d’endoscope | Caractéristique principale | Application typique en aéronautique |
|---|---|---|
| Boroscope (rigide) | Sonde droite et non flexible, haute qualité d’image | Inspection de pièces avec accès direct (certaines aubes de turbine). |
| Fibroscope | Sonde flexible, image transmise par fibres optiques | Zones courbes mais avec une qualité d’image limitée. Tendance à être remplacé. |
| Vidéoscope | Sonde flexible avec caméra et articulation, haute résolution | Inspection de la plupart des zones moteur (chambre de combustion, turbines), conduits complexes. |
Aujourd’hui, les vidéoscopes s’imposent en endoscopie aéronautique. Ils offrent une polyvalence mécanique et une qualité d’image supérieure, transformant l’analyse des défauts.
Un bon diagnostic dépend directement de la clarté de l’image. Investir dans un vidéoscope de haute qualité n’est pas une dépense, c’est une assurance.
Traçabilité et conformité : le rôle des données d’enregistrement
La traçabilité impose désormais une documentation rigoureuse. Les techniciens ne peuvent plus se contenter d’observer : ils doivent enregistrer photos et vidéos des défauts constatés.
Ces enregistrements servent de preuves pour les rapports d’inspection et sont indispensables pour suivre l’évolution précise d’un défaut dans le temps.
Ces données sont exigées lors des audits de conformité. Des acteurs comme Safran réclament d’ailleurs souvent des rapports rédigés en anglais.
En somme, l’endoscopie industrielle s’impose comme le pilier de la maintenance aéronautique moderne. Ce dispositif optique garantit une inspection visuelle précise des zones inaccessibles sans altérer l’intégrité des aéronefs. En alliant détection précoce des défauts et traçabilité rigoureuse, cette méthode de contrôle non destructif assure la sécurité des vols tout en optimisant les coûts opérationnels.
FAQ –
Comment se déroule une inspection par endoscopie sur un moteur d’avion ?
L’opération consiste à introduire une sonde, qu’elle soit rigide ou flexible, à travers des orifices d’accès spécifiquement conçus par le motoriste, appelés ports endoscopiques. Le technicien navigue ensuite avec précision à l’intérieur des cavités, comme les étages de compresseur ou la chambre de combustion, pour visualiser l’état des composants sur un écran externe haute définition.
Ce processus permet de détecter des défauts millimétriques, tels que des fissures ou des impacts de corps étrangers (FOD), sans aucun démontage. Les images et vidéos sont systématiquement enregistrées pour assurer la traçabilité du contrôle et valider la conformité de la pièce inspectée.
Quelle est la différence entre une fibroscopie et une vidéoscopie en aéronautique ?
Si ces deux termes désignent une inspection visuelle à distance, la différence majeure réside dans la technologie de transmission de l’image. Le fibroscope transporte l’image via un faisceau de fibres optiques, ce qui peut générer une trame visible et une résolution limitée, rendant le diagnostic parfois complexe sur des défauts fins.
À l’inverse, le vidéoscope, qui est aujourd’hui la norme en maintenance aéronautique, intègre une caméra numérique (capteur CCD ou CMOS) directement à l’extrémité de la sonde. Cela garantit une qualité d’image numérique exceptionnelle et une luminosité optimale, indispensables pour un diagnostic fiable et rapide.
Quelle est la durée moyenne d’une endoscopie industrielle ?
La durée d’une inspection varie selon la complexité de la zone à contrôler, mais elle se compte généralement en minutes ou en quelques heures, ce qui représente un gain de temps considérable par rapport aux méthodes traditionnelles. Là où un démontage complet nécessiterait l’immobilisation de l’appareil pendant plusieurs jours, l’endoscopie permet d’intervenir directement sur la piste ou en hangar.
Quels sont les contraintes ou inconvénients de l’endoscopie technique ?
La principale contrainte réside dans l’exigence de qualification des opérateurs : l’interprétation des images demande une formation spécifique et une connaissance approfondie des mécanismes inspectés. De plus, l’acquisition de vidéoscopes performants, capables de résister aux environnements hostiles (chaleur, huile), représente un investissement initial important pour les centres de maintenance.
Il existe également des limites physiques, notamment liées à la température. Inspecter une turbine juste après l’arrêt moteur nécessite des équipements très spécifiques dotés de systèmes de refroidissement, car les sondes standard ne résistent pas aux chaleurs extrêmes résiduelles.
